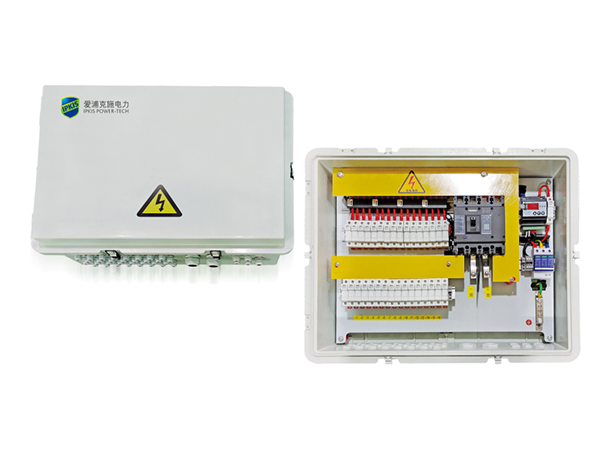

Scatola combinatore 1000V PV DC

IPKIS offre scatole combinatore fotovoltaiche progettate per l'uso in sistemi di distribuzione solare a 1000 V CC. Queste scatole combinatore CC sono progettate per ospitare da 8 a 12 ingressi di tensione in parallelo, garantendo la sicurezza con un robusto sistema di protezione fotovoltaica che comprende fusibili di ingresso CC dedicati, un interruttore di uscita CC con guscio in plastica e un modulo di protezione contro i fulmini specializzato.

Richiedi un preventivo
Scatola combinatore 1000V PV DC

Inoltre, queste scatole possono essere personalizzate con diodi antiriflusso, per soddisfare le esigenze di distribuzione più elevate richieste dalle aziende di distribuzione solare.

Caratteristiche
  • Le nostre scatole di combinatori PV DC vantano strisce di plastica rinforzata in fibra di vetro SMC sviluppate internamente, che assicurano un'eccellente tenuta, robustezza e resistenza alla corrosione.
  • Ogni componente è selezionato meticolosamente per allinearsi al livello di tensione del combinatore ed è certificato da organizzazioni prestigiose come TUV e CE.
  • Le nostre scatole combinatore PV DC sono modellate con una pressa di stampaggio da 630 tonnellate, formando un involucro in plastica rinforzata con fibra di vetro che è saldamente sigillato con guarnizioni in gomma siliconica, raggiungendo un impressionante grado di protezione IP67.
  • Le parti interne sotto tensione sono protette da coperture trasparenti in PC ignifughe, antistatiche e resistenti alle alte temperature.
  • La disposizione dei fusibili e degli interruttori è metodica, con marcature chiare che corrispondono a connettori di ingresso e di uscita etichettati con precisione, situati sul fondo della scatola, riducendo così al minimo la possibilità di errori di cablaggio.
  • IKPIS offre connettori impermeabili con grado di protezione IP68 o connettori MC4.
  • I cavi di collegamento interni rispettano rigorosamente le specifiche IEC, utilizzando cavi fotovoltaici specializzati.
  • IKPIS dà priorità alla praticità nella progettazione. I fusibili di ingresso e gli interruttori di uscita sono disposti verticalmente per facilitare la manutenzione e il funzionamento in loco.
  • Inoltre, sotto i fusibili/interruttori è stato ricavato un ampio spazio per facilitare il cablaggio in loco.
Dati tecnici
Modello PVC-8/1000V PVC-12/1000V PVC-16/1000V
Tensione del sistema di campi fotovoltaici (V, CC)  1000V
Numero massimo di ingressi in parallelo nel campo fotovoltaico  8 12 16
Numero di canali di uscita  1
Corrente di ingresso massima per canale (A) 25
Diametro del filo positivo e negativo per ingressi di stringa (mm²)  4-6
Diametro del filo positivo e negativo per le uscite (mm²)  2*50-120
Diametro del filo di terra (mm²) ≥16
Caratteristiche di protezione
Fusibile di ingresso CC dedicato al FV  Tensione nominale: 1.000 V
Corrente nominale: 12-32A
Capacità di rottura: 20kA
Interruttore di uscita CC dedicato al fotovoltaico in custodia di plastica  Tensione nominale: 1.000 V
Corrente nominale: 125-250A
Dotato di contatto ausiliario per il segnale di uscita
Modulo di protezione contro i fulmini dedicato al fotovoltaico  In: 20kA
Imax: 40kA
Ups: 4kV
Diodo antiriflusso  Opzionale
Condizioni ambientali
Grado di protezione  IP67
Temperatura e umidità
  • Si prega di fornire dettagli specifici se il dispositivo verrà utilizzato in aree con presenza di gas.
  • Intervallo di temperatura: da -25°C a +50°C
  • Temperatura di stoccaggio: da -40°C a +70°C
  • Umidità: da 0% a 95%
  • Nessuna condensa, nessun elemento corrosivo
Altitudine ≤2,000m
Per le località operative con un'altitudine superiore a 2.000 m, offriamo componenti personalizzati
Resistenza alla nebbia salina  Test in nebbia salina Standard: 336 ore Opzionale: 500h
Comunicazione intelligente
Misurazione  Misura dell'isolamento di Hall
Porta di comunicazione  Equipaggiato
Protocollo di comunicazione RS 485/Modbus-RTU
Funzioni
Alimentazione Autoapprovvigionamento
  • Misura della corrente di stringa, della tensione totale e della temperatura all'interno della scatola
  • Monitoraggio dello stato dell'interruttore automatico e dello scaricatore di fulmini.
  • Allarme e debug.
Sicurezza
Barra per autobus Sovrapposizione di barre di rame a sezione larga rivestite di nichel
Protezione Custodia isolata in PC
Distanza elettrica / distanza di dispersione ≥14mm/ ≥25mm
Resistenza all'isolamento  >20MΩ
Tensione di tenuta in CA AC4400V,1MIN
Custodia (con copertura antipioggia) Guscio trasparente in PC
Materiale della cassetta SMC
Grado di protezione IP67
Morsettiera  PA66, IP68
Connettore del cavo MC4, IP67 (personalizzabile)
Dimensioni (larghezza*altezza*profondità, mm) 730*580*260 730*580*260 730*580*260
Dimensioni di montaggio (mm) 612*551 612*551 612*551
Metodo di montaggio Verticale (disponibile anche per il montaggio orizzontale)

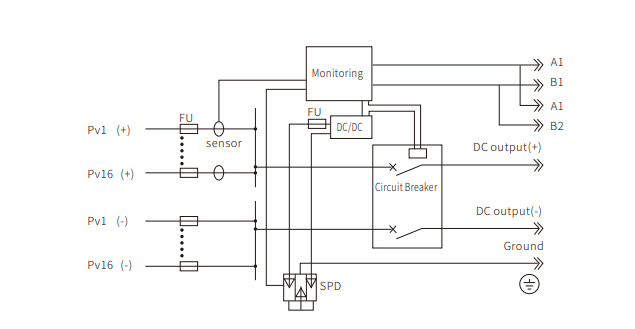

Diagramma schematico
Diagramma schematico
Altri accessori di potenza
Domande frequenti
Siamo specializzati nella fornitura di accessori per sistemi fotovoltaici, tra cui scatole combinatore fotovoltaiche, involucri in plastica in fibra di vetro, fusibili CC, connettori solari e altro ancora.

I nostri accessori per il fotovoltaico sono utilizzati principalmente nel settore dell'energia solare e si rivolgono agli appaltatori di progetti di energia solare, ai produttori di apparecchiature di distribuzione fotovoltaica e ai commercianti del settore.

Abbiamo più di 20 anni di esperienza nella produzione di prodotti per la distribuzione fotovoltaica.
Sono disponibili specifiche standard per le custodie in plastica, i fusibili fotovoltaici e i connettori solari. Le scatole combinatore AC/DC, invece, sono personalizzate in base ai progetti di distribuzione.
