Quadri elettrici degli impianti fotovoltaici, GGD/MNS

IPKIS presenta i quadri elettrici degli impianti fotovoltaici , una parte fondamentale dei sistemi solari che funge da punto di connessione principale tra una centrale solare e la rete elettrica.

Per le centrali solari a bassa tensione che sono collegate alla rete, i quadri elettrici degli impianti fotovoltaici possono anche incorporare dispositivi aggiuntivi per funzioni come la misurazione e la protezione.

Richiedi un preventivo

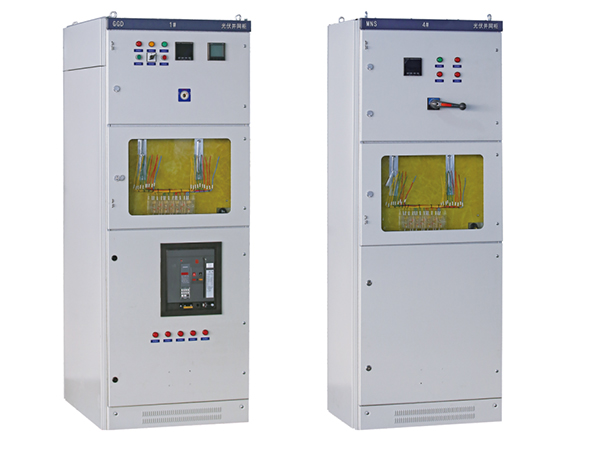

Quadri elettrici degli impianti fotovoltaici, GGD/MNS
Offriamo due tipi principali di quadri elettrici degli impianti fotovoltaici per soddisfare le diverse esigenze:

I quadri di distribuzione a bassa tensione GGD AC sono adatti a centrali elettriche, sottostazioni e imprese industriali. Questo tipo di quadro di distribuzione è applicabile a sistemi di alimentazione a 50 Hz in corrente alternata con una tensione nominale di esercizio di 380 V e una corrente nominale di esercizio di 3150 A, adatta alla conversione, alla distribuzione e al controllo dell'energia, all'illuminazione e alle apparecchiature di distribuzione.

I quadri di distribuzione a bassa tensione MNS trovano ampia applicazione nelle centrali elettriche, nelle sottostazioni, nelle imprese industriali e minerarie, negli hotel e nelle costruzioni municipali per vari sistemi di distribuzione a bassa tensione.

Norme
  • GB 7251.1-2013 Apparecchiature assiemate di protezione e manovra per bassa tensione - Parte 1
  • GB 7251.12-2013 Apparecchiature assiemate di protezione e manovra per bassa tensione - Parte 2
  • GB 4208-2008 Gradi di protezione forniti da un involucro
  • GB 9466.1-1997 Metodo di prova di base delle apparecchiature di comando a bassa tensione
Caratteristiche
  • Gamma versatile di capacità: La nostra soluzione copre un'ampia gamma di capacità, soddisfacendo le esigenze di connessione alla rete di utenti con capacità inferiore a 2000A.
  • Facile installazione e design elegante: Godetevi la comodità di un'installazione leggera e facile, il tutto racchiuso in un design esteticamente gradevole.
  • Funzionalità avanzate: Scegliete tra le funzioni opzionali come la chiusura automatica dei circuiti e la protezione dalle interruzioni per una gestione non presidiata senza soluzione di continuità.
  • Chiara visione del sole: La possibilità di avere un vano contatori separato e sigillato offre una visione completa della produzione di energia solare.
  • Comunicazione senza soluzione di continuità: Dotato di un'interfaccia di comunicazione RS485 che utilizza il protocollo di comunicazione ModBus-RTU.
  • Componenti di qualità: Offriamo la flessibilità di integrare componenti di rinomati marchi nazionali e internazionali, su misura per le vostre preferenze.

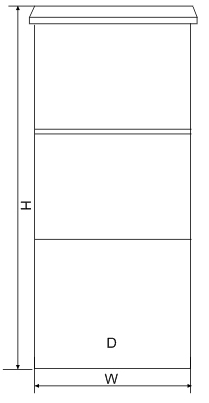

Dimensioni
Num. Dimensioni (mm) Potenza massima collegata alla rete Note
W H D
1 600 2000 600 200kW Posizione riservata al contatore dell'elettricità
2 800 2000 600 400kW
3 800 2000 800 600kW
4 800 2000 1000 800kW
5 1000 2000 1000 1000kW
Dimensioni
Altri accessori di potenza
Domande frequenti
Siamo specializzati nella fornitura di accessori per sistemi fotovoltaici, tra cui scatole combinatore fotovoltaiche, involucri in plastica in fibra di vetro, fusibili CC, connettori solari e altro ancora.

I nostri accessori per il fotovoltaico sono utilizzati principalmente nel settore dell'energia solare e si rivolgono agli appaltatori di progetti di energia solare, ai produttori di apparecchiature di distribuzione fotovoltaica e ai commercianti del settore.

Abbiamo più di 20 anni di esperienza nella produzione di prodotti per la distribuzione fotovoltaica.
Sono disponibili specifiche standard per le custodie in plastica, i fusibili fotovoltaici e i connettori solari. Le scatole combinatore AC/DC, invece, sono personalizzate in base ai progetti di distribuzione.
