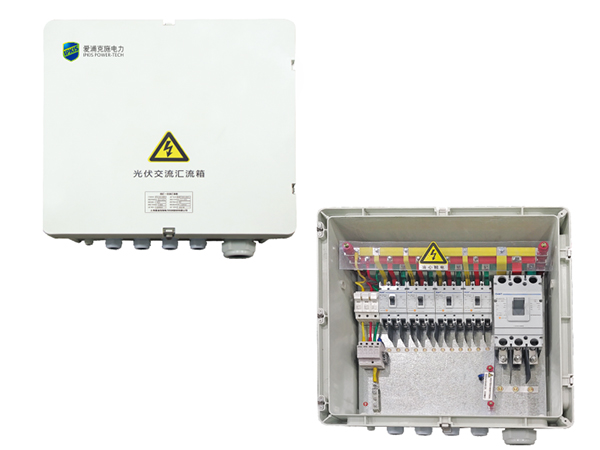

Scatola combinatore CA 400V PV

Il combiner box PV AC è progettato per gli impianti fotovoltaici che utilizzano inverter di stringa. Questo combinatore è posizionato strategicamente tra l'uscita CA dell'inverter e la connessione alla rete o il carico. Dotato di interruttori di ingresso e di uscita, il combinatore FV AC ha lo scopo principale di consolidare le correnti di uscita di più inverter, proteggendoli al contempo da potenziali rischi derivanti dalla connessione alla rete o dal carico. Il nostro PV AC combiner box funge da punto cruciale per scollegare l'uscita dell'inverter, aumentando significativamente la sicurezza dell'intero sistema di distribuzione fotovoltaico e garantendo il benessere del personale addetto all'installazione e alla manutenzione.

Richiedi un preventivo
Scatola combinatore CA 400V PV
Dati tecnici
Modello PVJ-4/400V PVJ-6/600V
Numero di circuiti di ingresso 4 6
Numero di circuiti di uscita  1
Circuiti applicabili  Trifase a cinque fili o Trifase a quattro fili
Tensione nominale di funzionamento 400V (690VAC personalizzabile)
Corrente di ingresso a circuito singolo  0-80A
Dimensioni (larghezza*altezza*profondità, mm)  733*733*260 933*733*260
Dimensioni di montaggio (mm)  590*672 790*672
Metodo di montaggio  50 50
Caratteristiche di protezione
Capacità di interruzione della linea in ingresso MCCB
70KA (400V)
40KA (480V)
20KA (690V)
Capacità di interruzione della linea in uscita 70KA (400V)
50KA (480V)
20KA (690V)
Deviazione della corrente di scarica del fulmine 40KA
Protezione da cortocircuito  Equipaggiato
Monitoraggio e comunicazione  Non equipaggiato
Se necessario, è possibile scegliere la nostra serie di combinatori intelligenti.
Grado di protezione  IP65

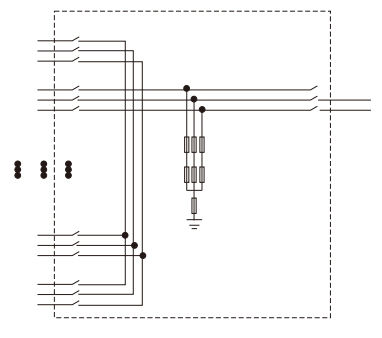

Diagramma schematico
Diagramma schematico
Condizioni ambientali
Temperatura e umidità i prega di fornire dettagli specifici se il dispositivo verrà utilizzato in aree con presenza di gas. Intervallo di temperatura: da -25°C a +50°C Temperatura di stoccaggio: da -40°C a +70°C Umidità: da 0% a 95% Nessuna condensa, nessun elemento corrosivo
Altitudine  ≤2,000m
Offriamo componenti personalizzati per il funzionamento a un'altitudine di 3.000 m.
Sicurezza
Sbarre  Sovrapposizione di barre di rame nichelato a sezione larga
Protezione Custodia isolata in PC di protezione
Distanza elettrica / distanza di dispersione ≥14mm/ ≥25mm
Resistenza di isolamento  >20MΩ
Tensione di resistenza  AC3000V, 1MIN
Materiale dell'involucro  SMC
Grado di protezione  IP67
Morsettiera PA66, IP68
La sicurezza
  • IPKIS utilizza componenti di marche rinomate, provenienti da fonti nazionali e internazionali, tutte dotate di certificazioni pertinenti da parte di organizzazioni rinomate.
  • Le parti interne sotto tensione sono schermate da coperture trasparenti in PC ignifughe, antistatiche e resistenti alle alte temperature.
  • Il nostro combinatore FV AC raggiunge un impressionante grado di protezione IP67.
  • La disposizione dei fusibili e degli interruttori è metodica, con marcature chiare che corrispondono a connettori di ingresso e di uscita etichettati con precisione, situati nella parte inferiore della scatola, riducendo così al minimo il potenziale di errori di cablaggio.
  • Offriamo connettori impermeabili con grado di protezione IP68.
  • I cavi di collegamento interni sono rigorosamente conformi alle specifiche IEC e utilizzano cavi fotovoltaici specializzati.
Convenienza
  • Nella progettazione diamo priorità alla praticità. I fusibili di ingresso e gli interruttori di uscita sono disposti verticalmente per facilitare la manutenzione e il funzionamento in loco.
  • La disposizione degli interruttori di ingresso e di uscita è piatta, per semplificare il cablaggio in loco.
  • Inoltre, sotto i fusibili/interruttori è stato ricavato un ampio spazio per facilitare il cablaggio in loco.
Altri accessori di potenza
Domande frequenti
Siamo specializzati nella fornitura di accessori per sistemi fotovoltaici, tra cui scatole combinatore fotovoltaiche, involucri in plastica in fibra di vetro, fusibili CC, connettori solari e altro ancora.

I nostri accessori per il fotovoltaico sono utilizzati principalmente nel settore dell'energia solare e si rivolgono agli appaltatori di progetti di energia solare, ai produttori di apparecchiature di distribuzione fotovoltaica e ai commercianti del settore.

Abbiamo più di 20 anni di esperienza nella produzione di prodotti per la distribuzione fotovoltaica.
Sono disponibili specifiche standard per le custodie in plastica, i fusibili fotovoltaici e i connettori solari. Le scatole combinatore AC/DC, invece, sono personalizzate in base ai progetti di distribuzione.
